7天连锁酒店无线覆盖网络方案
发布日期:2012-05-07      浏览次数:20596      Tag:无线方案

一、        项目背景

7天连锁酒店集团7 Days Group Holdings Limited创立于2005年,20091120日在美国纽约证券交易所上市(股票代码:SVN。作为第一家登陆纽交所的中国酒店集团,7天连锁酒店秉承让顾客天天睡好觉的愿景,以直销低价模式,快乐自主的服务理念,致力为会员提供干净、舒适、快乐的住宿环境和氛围,满足客户的核心住宿需求。7天连锁酒店现已拥有分店超过1000家,覆盖全国150个主要城市,已建成经济型连锁酒店全国网络体系。

近年来,酒店行业竞争的重点已经从硬件的竞争转移到服务的竞争,各大酒店均绞尽脑汁来提高自己的服务意识和服务水平。在传统的服务项目已非常成熟的今天,7天作为国内发展最快的连锁酒店,如何在同业竞争中永远领先一步,为客户提供更全面周到地服务,已经成为亟待解决的首要问题。在网络技术高速发展的今天,网络不仅是酒店传播信息的工具,也是留住回头客保持入住率的有效手段,而无线网络由于其移动性、便利性和灵活性的特点,更是得以在酒店中大显身手。

安网科技针对7天连锁酒店设计了无线覆盖网络解决方案可以为客房、商务中心、 大堂和餐厅快速的建立没有网线羁绊的无线宽带网络,接入速度高达108Mbps 或者更高的300Mbps ,客房和会议室的来宾、酒店的员工和管理人员可以在酒店的任何地方轻松上网。

二、        客户需求

2.1客人需要无线--客户满意度

客房任何地点上网、减少网线连接故障、减少网口插拔故障、商务会议联网服务;

2.2企业需要无线--企业满意度

降低酒店运营成本、随时随地联网办公、统一数据话音处理、员工集中网络培训;

2.3个人需要无线个人满意度

不做救火队员、自动预防问题、快速定位问题、轻松解决问题;

三、        无线覆盖解决方案

7天连锁酒店网络拓扑图

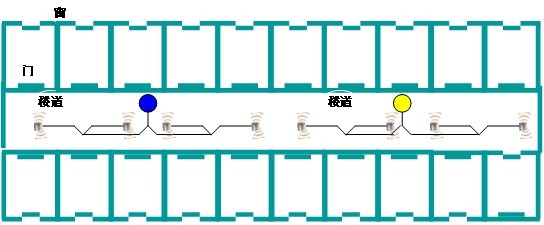

7天连锁酒店楼层无线覆盖图

3.1、安网大功率无线路由楼层部署方案

安网企业级大功率无线AP  NE-1030WNE-1040W采用AP模式都部署在楼道位置,通过同样的SSID,信道进行无线桥接或者有线桥接,从而达到所有房间都有信号,无任何死角。

1NE-1030W最多可覆盖10-15间客房。注意信道划分适用同一楼层客房数量较多、各客房间墙体对信号衰减较小的情况。1NE-1040W最多可覆盖15-20间客房。注意信道划分适用同一楼层客房数量较多、各客房间墙体对信号衰减较小的情况。

备注:无线客户在SSID同样的情况下,无论信号强弱,哪个信道小,就连接哪个,所以在此建议所有的无线路由器都设置同一个SSID,同一个信道,哪个无线型号强就连接哪个。这时达到无线客户无缝连接无线网络,实现全方位无线覆盖。

3.2、信号穿透损耗估测

2.4GHz电磁波对于各种建筑材质的穿透损耗的经验值如下:

》隔墙的阻挡(砖墙厚度100-300mm):20-40dB

》楼层的阻挡:30dB以上;

》木制家具、门和其它木板隔墙的阻挡:2-15dB

》厚玻璃(12mm):10dB

》在衡量墙壁等对于无线信号的穿透损耗时,需考虑无线信号入射角度

3.3、安网无线容量规划

n  容量规划

         主要从设备性能、用户分布和目标覆盖区域等方面出发,估算出满足业务量所需的无线AP数量

n  决定容量的主要因素

         并发用户数:工程设计一般每NE-1030W最大接入用户数在30个左右较为合适。为保证用户使用,进行容量设计时应按照每个NE-1030W 25个用户进行估算所需无线NE-1030W数量;每NE-1040W最大接入用户数在50个左右较为合适。为保证用户使用,进行容量设计时应按照每个NE-1040W 40个用户进行估算所需无线NE-1040W数量;

         吞吐量要求:在设计中应充分考虑各类数据业务特点和带宽的需求,可结合并发用户数,并参考宽带用户平均速率进行估算

         频率干扰:在无法避免干扰的情况下,按50%AP吞吐量进行容量估算

         目标覆盖区域:根据用户分布确定目标覆盖区域,调整所需AP数量

3.4、安网智能路由器无线网络设计

接入无线AP

         采用安网企业级大功率无线AP  NE1040WNE-1030W,安网无线AP均支持IEEE 802.11b/g/n协议,提供300M无线速率;2x2MIMO架构,镀金SMA接口,配置25db可拆卸高增益全向天线,轻松应对酒店无线网络部署。

         相对传统54M150M产品,能满足更多无线客户端接入;在无线客户端数量相同时,能够为每个客户端提供更高的无线带宽,避免数据拥塞,减小网络延时,为移动商户提供稳定的网络基础。

         1、支持64/128WEP数据加密,WPAWPA2WPA/WPA2混合等多种加密与安全机制。

         2、支持IEEE 802.11nIEEE 802.11gIEEE 802.11bIEEE 802.3以及 IEEE 802.3u标准。

         3、基于不同SSIDMAC地址的访问控制(多达50)

         4、支持无线分布式系统(WDS)功能,包括自学模式、桥接模式、终极模式。

全千兆交换机

建议采用采用一款POE供电24口的全千兆交换机,用于汇聚每个楼层走廊中间的无线AP接入大楼的有线网络,为整个无线网络的数据传输提供有利保障。

全千兆智能路由器

建议采用安网(SECNET)新一代云智能路由器NR8000,安网NR8000具备2WAN口和2LAN口,采用了64位全千兆高性能专用处理器,主频1.3GHz,同时集成了硬件加速,能够大幅度提升硬件的处理速度,内存DDR2 1G。基于硬件完成数据包处理、7 层协议转发等业务,数据处理能力得到多倍提升,打破了企业网络数据处理的瓶颈。

支持“云”流控、智能Qos、行为管理、多WAN接入、带宽汇聚、负载均衡、多重调度、策略路由、线路备份等功能。全新的策略路由可智能整合带宽和分配流量,为高速网间互联提供可靠保障。除包含宽带路由器常见功能外,还支持端口镜像、网络自防御、内网分析、基于IP的流量限速、智能过滤、VPN等高级功能,内置基于状态监测的高性能硬件防火墙。更简单、更人性化的全中文配置界面,用户可独立的快速配置设备,充分享受网络冲浪的急速乐趣。

智能无线网络优点

智能无线网络给客户上网冲浪带来无限自由的体验,同时酒店办公、餐厅等其它无线终端也将通过无线网络相互通讯,通过无线网关与外网通讯,更新系统信息,并可让用户在外也可通过互联网远程控制。无线网络带宽的稳定快速至关重要。开启网关路由器内置超强的智能Qos,可以有效保障用户访问外网的顺畅,通过对各种应用数据包的特征进行精准的自动识别,利用系统默认的智能流量分级板块对其进行流量分配和控制,大幅提高带宽的利用率和访问速度。根据各种应用的优先级的高低提供不同的智能带宽策略,优先保证重点应用。强大的功能简单的设置,只需要选择好广域网带宽即可,设备依据网络使用状况,时时优化带宽资源,保证网页、网件等关键应用流畅。

下面我们看看它的超级智能QOS,智能QoS未开启时,如下图:



本实例网络接入总带宽20M,分别带宽第一条4M,第二条4M,第三条12M。使用迅雷全速下载时,带宽基本被占满,此时其他电脑打开网页非常慢,ping值很高,此时网络游戏、热门网站根本就不敢开。如下图:



现在我们开启智能QOS,只需填写广域网出口带宽,不需要做其他设置,如下图:



还是接着迅雷下载,此时其他电脑打开网页很流畅,ping值也保持很低,就算玩游戏,也会很流畅,如下图:



四、        无线覆盖效果





实施效果
  使用安网全千兆智能路由器NR8000,楼层、办公区、餐厅无线覆盖智能路由器NE-1030WNE-1040W,连锁酒店有线,无线用户便可轻松构建起酒店网络方案在安全管理、防范内外网攻击、侦测和基于IP/MAC地址的包过滤功能上有出色表现。无线覆盖无任何盲点。

特别一提的是,安网全千兆智能路由器NR8000,专业防火墙架构,配置难度却远低于专业防火墙,是网管员的好消息。以此为架构的网络解决方案,是酒店网络平台 “安全、流畅、易用、井然有序”的坚实保障。
