安网AC穿透三层交换机开启DHCP管理不同网段AP!

发布日期:2018-03-30浏览次数:5777关键字:

今天来一个高级的玩法

那就是

安网AC如何穿透三层交换机开启DHCP管理不同网段AP?

在这之前,先了解一下什么叫“DHCP Option 43”

AP和AC不在同一网段,AP要注册到AC上,DHCP服务器在给AP分配IP地址的时候,会在DHCP报文里加上option 43属性,这个内容就是AC的IP地址,所以当AP获取到DHCP地址时,对应的也得到了AC服务端的IP,从而可以达到穿透三层交换机管理不同网段的AP。

option43格式简要说明:

Option 43 hex  01 04 C0 A8 00 01

hex:option43 的模式

01 04:固定值,不用改变;

C0 A8 00 01:为AC的IP地址192.168.0.1的十六进制表示模式

十六进制计算:

1  打开电脑计算器,选择程序员类型

2  十进制下输出AC的IP地址的数字,如192.168.0.1:

3  转换成十六进制数;

由此得出192.168.0.1的十六进制为:C0 A8 00 01

Option43配置步骤:

以思科交换机为例(华为交换机类同)

▲ 配置DHCP的地址池

ip dhcp pool vlan10   //创建DHCP地址池名为vlan10

network 192.168.10.0 255.255.255.0     //地址池网段

default-router 192.168.10.1             //网关IP

dns-server 202.96.128.166 202.96.134.33  //DNS服务器

option 43 hex 0104.c0a8.00fa    //配置AC192.168.0.250的16进制

lease 0 2                                //DHCP租期时间为2小时

同理,再创建vlan20的地址池:

ip dhcp pool vlan20

network 192.168.20.0 255.255.255.0

default-router 192.168.20.1

dns-server 202.96.128.166 202.96.134.33

option 43 hex 0104.c0a8.00fa

lease 0 2

注:C0a8 00fa(十六进制) = 192.168.0.250(十进制)

设置DHCP不下发的IP地址:

ip dhcp excluded-address 192.168.10.1 192.168.10.20

//设置DHCP的保留不下发IP

ip dhcp excluded-address 192.168.20.1 192.168.20.20

▲ VLAN设置:

创建vlan

Vlan 10

Vlan 20

Vlan 30

设置vlan的IP地址

int vlan 10

ip add 192.168.10.1 255.255.255.0

int vlan 20

ip add 192.168.20.1 255.255.255.0

将端口加入vlan

int ran fa0/1-5

Sw acc vlan 10

Sw mod acc

int ran fa0/6-10

sw acc vlan 20

sw mod acc

▲ 开启路由功能:

//启用交换机的路由

ip routing

//设置交换机管理IP(与路由同网段)

Int vlan 1

Ip add 192.168.0.253 255.255.255.0

//设置缺省路由

ip route 0.0.0.0 0.0.0.0 192.168.0.254

路由配置:以R780GW为例

高级管理--写入静态路由表(有多少个网段,写入多少条静态路由);

AC旁路设置:

关闭DHCP功能,并设置成与路由器或交换机同一个网段IP;

开启旁路模式:

检验成果:

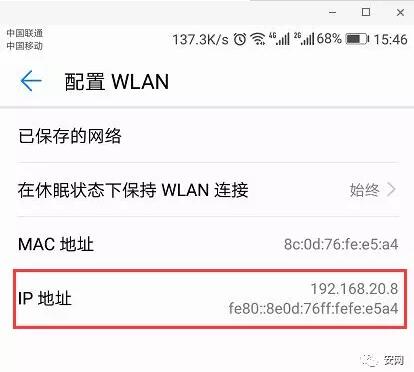

手机1:

手机2:
